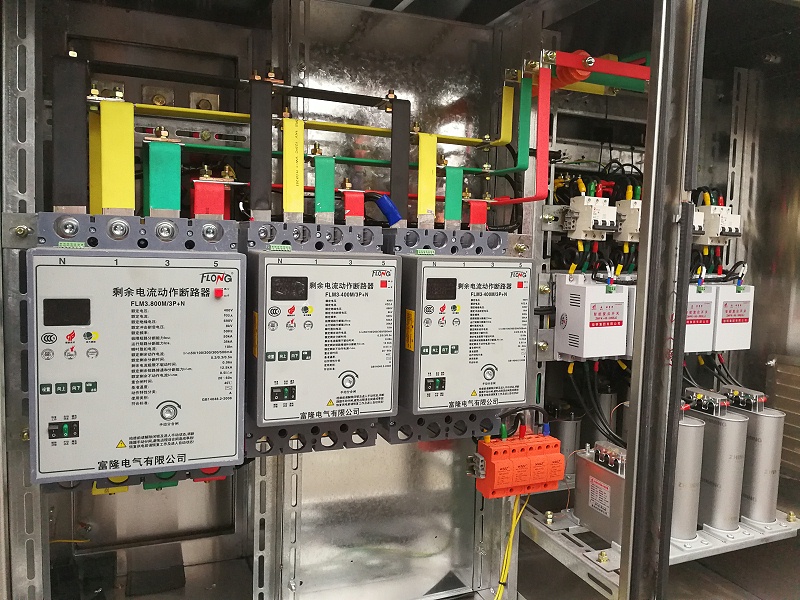

低壓配電柜企業, 斷路器控制回路應有防止斷路器“跳躍”的措施。什么是斷路器的“跳躍”呢?斷路器的跳躍主要指斷路器的反復跳閘、合閘現象。所謂“防跳”就是采取措施以防止“跳躍”現象的發生。 下面來分析一下可能發生“跳躍”的原因,看圖可知在斷路器合閘后,如果是手動合閘后SA的5-8觸點卡住仍在接通狀態或自動合閘后自動裝置的合閘出口繼電器K1的觸點燒結,此時QF2斷開,但正電源已加在QF2觸點的上端。
低壓配電柜企業,如果一次系統又發生永久性故障,則繼電保護裝置動作,保護跳閘出口繼電器K2觸點閉合,YT線圈通電使斷路器QF跳閘。斷路器QF斷開后,其輔助觸點QF1斷開,QF2閉合,則交流接觸器KM線圈又帶電,使斷路器再次合閘。由于故障是永久性的,不會因?yàn)閿嗦菲鞯奶l而消失,因此斷路器又合閘于故障設備上,保護裝置又動作使斷路器QF跳閘,跳閘之后又重復上述合跳的過程。
低壓配電柜企業,如果斷路器發生“跳躍”,勢必造成絕緣下降、油溫上升,嚴重時會引起斷路器發生爆炸事故,危及設備和人身的安全。 防跳的措施有機械防跳和電氣防跳。機械防跳指操作機構本身的防跳性能,對于6~10kV斷路器,可采用有機械防跳性能的CD2型操作機構。電氣防跳是指不論斷路器操作機構本身是否帶有機械閉鎖,均在斷路器控制回路中加裝電氣防跳電路。
低壓配電柜企業,常用的電氣防跳回路有利用防跳中間繼電器防跳和利用跳閘線圈輔助觸點防跳兩種。由于利用跳閘線圈輔助觸點構成的防跳電路會使跳閘線圈長時間通電,因此這種方法在應用上受到了一定程度的限制。這里只介紹利用防跳繼電器構成的電氣防跳回路。
