1.安裝前對準備工作的檢查
在安裝前,應檢查進場道路是否暢通,必要時應修建簡易運輸通道與各安裝點連接,施工場地布置應滿足安全文明施工的要求。同時還應檢查施工機具狀況,確保機具狀態良好。高壓設備到達現場前,配電室、電纜溝、基礎槽鋼應已完全竣工。
1)、
配電室
配電室:土建單位已經完成配電室的施工,室內裝飾裝修已全部完工,室內電纜溝已按設計要求全部完工,配電室符合移交條件。
2)、基礎:槽鋼安放位置要與配電室預留的設備風道相對應,設備離墻的最小距離必須滿足規范和設計的要求。
設備到達現場:
3) 、若配電室、基礎未建好,設備要有臨時存放的位置,且必須做好防雨措施。

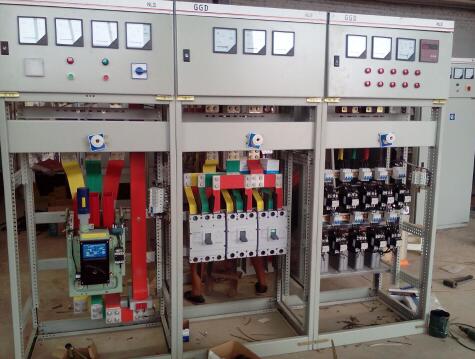

配圖
2.安裝
2.1各配電房門窗須嚴密,房內清潔。
2.2配電盤安裝穩固。盤內設備與各構件間連接牢固。
2.3盤、柜的接地應牢固良好。裝有電器的可開啟的盤、柜門,應以軟導線與接地的金屬構架可靠連接。
2.4端子箱安裝應牢固,封閉良好,安裝位置應便于檢查,成列安裝時,應排列整齊。
2.5配電盤內布線要橫平豎直,螺絲不能有松動,線頭接觸良好。
2.6盤內各元件固定可靠無松動,觸頭無氧化,無毛刺。
2.7二次回路的連接件均應采用銅質制品。接線的具體要求:
2.7.1電氣回路的連接(螺栓連接、插接、焊接等)應牢固可靠。
2.7.2電纜芯線和所配導線的端部均應標明其回路編號;編號應正確,字跡清晰且不易脫色。
2.7.3配線整齊、清晰、美觀;導線絕緣良好,無損傷。
2.7.4盤、柜內的導線不應有接頭。
2.7.5每個端子板的每側接線一般為一根,不得超過兩根。
2.8 400伏及以下的二次回路的帶電體之間或帶電體與接地間,其電氣間隙應符合規范和設計要求。
2.9使用于連接可動部位(門上電器、控制臺板等)的導線尚應符合下列要求:
2.9.1應采用多股軟導線,敷設時應有適當余度。
2.9.2線束應有加強絕緣層(如外套塑料管等)。
2.9.3與電器連接時,端部應絞緊,不得松散,斷股。
2.9.4在可動部位兩端,應用卡子固定。
2.10引進盤、柜內的控制電纜及其芯線應符合下列要求:
2.10.1引進盤、柜的電纜應排列整齊,避免交叉,并應固定牢固,不使所接的端子板受到機械應力。
2.10.2鎧裝電纜的鋼帶不應進入盤、柜內;鎧裝鋼帶切斷處的端部應扎緊;
2.10.3用于晶體管保護、控制等邏輯回路的控制電纜,當采用屏蔽電纜時,其屏蔽層應予接地;如不采用屏蔽電纜時,則其備用芯線應有一根接地;
2.10.4橡膠絕緣芯線應有外套絕緣管保護;
2.10.5盤、柜內的電纜芯線,應按垂直或水平有規律地配置,不得任意歪斜交叉連接;備用芯應留有適當余度。
2.11在絕緣導線可能遭到油類污蝕的地方,應采用耐油的絕緣導線,或采取防油措施。
2.12配電裝置的安全技術要求:
2.12.1 兩路及以上電源供電時,各路電源與聯絡開關之間應裝設聯鎖裝置(受供電部門調度者除外)。
2.12.2 10千伏室內成套設備的隔離開關和相應的斷路器之間應裝有聯鎖裝置。
2.12.3 配電裝置的相色排列應符合下列規定:
(1)同一配電裝置內各回路相色排列應一致。
(2)硬母線應涂色,其色別為:a 相黃色;b相綠色;c 相紅色;零線黑色。
(3)軟母線應標明相別。
(4)配電裝置間隔內的導線應留有懸掛臨時接地線的位置,此處不應涂相色漆。
2.13端子板的安裝應符合下列要求:
2.13.1端子板應無損壞,固定牢靠,絕緣良好。
2.13.2端子板應便于更換且接線方便。
2.13.3回路電壓超過400伏時,端子板應有足夠的絕緣并涂以紅色標志。
