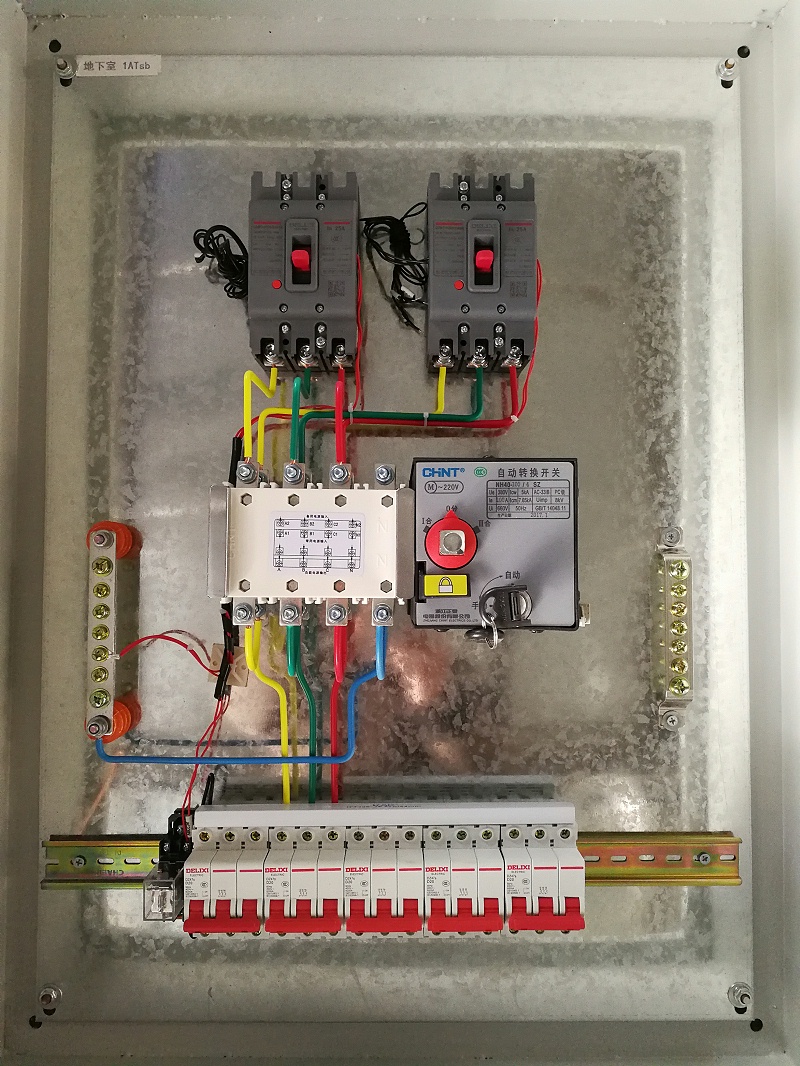

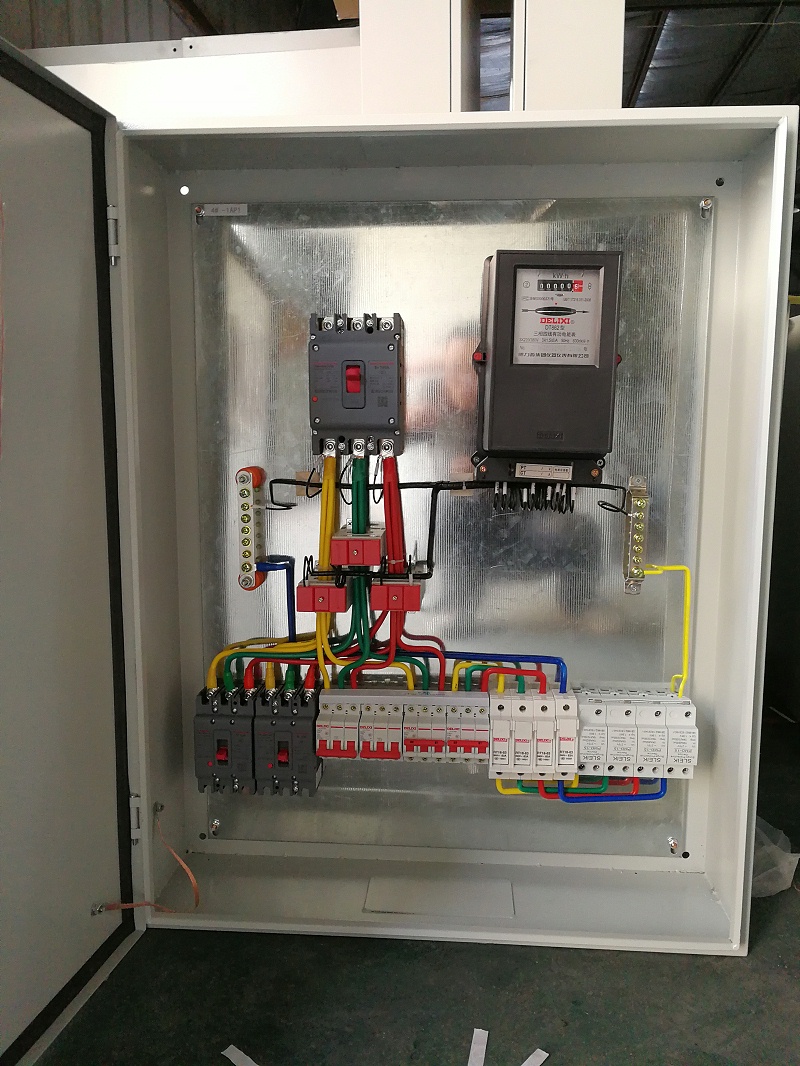

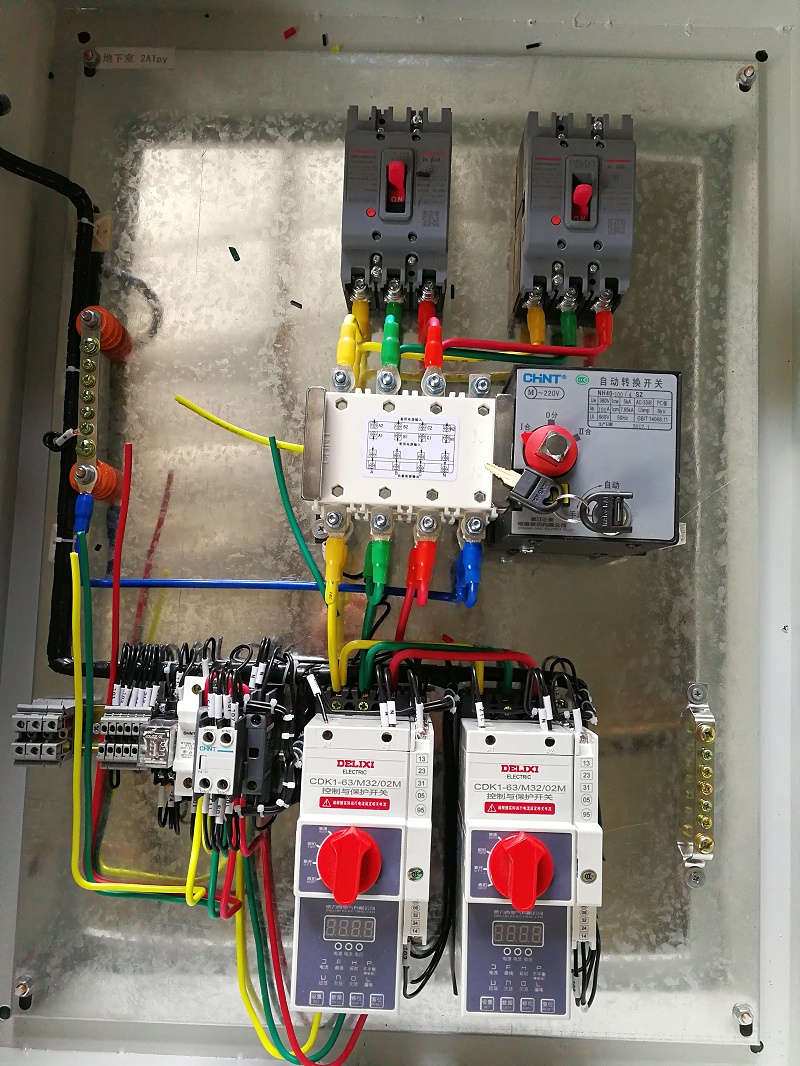

光伏低壓配電柜, 圖形符號一般都是表示在無電壓無外力作用的狀態，這種狀態稱為正常狀態，簡稱常態，常態又稱為復位狀態。與復位狀態相反的狀態稱為動作狀態，由常態向動作狀態變化的過程稱為“動作”，由動作狀態向常態變化的過程稱為“復位”。例如，帶零位的手動開關處于零位狀態，用手操作后，手動開關就不處于零位狀態而處于動作狀態。再如，繼電器線圈未通電時，繼電器動合觸點處于斷開位置的狀態，繼電器動斷觸點處于閉合狀態。

             光伏低壓配電柜,這里的“動合觸點”意思是“動作后就閉合的觸點”，也就是說在常態下處于斷開的觸點，在動作后才處于閉合狀態，因此“動合觸點”又稱為“常開觸點”。同理，“動斷觸點”意思是“動作后就斷開的觸點”，也就是說在常態下處于閉合的觸點，在動作后才處于斷開狀態。因此“動斷觸點”又稱為“常閉觸點”。 工程設計繪制電氣圖所采用的電氣圖形符號，必須遵循國標GB/T　4728《電氣簡圖用圖形符號》。國家頒布的國標GB/T　4728《電氣簡圖用圖形符號》均按照垂直方位（即從上到下，觸點動作方向從左到右）示出。

             光伏低壓配電柜,動合觸點及動斷觸點的圖形符號垂直布置示意圖 電氣設計圖中的圖形符號如果要求垂直布置，直接按國標繪制。如果設計圖中的圖形符號要求水平布置，應遵循如下原則：“從左到右，觸點上閉下開”，也就是將國標中垂直布置的圖形符號按照逆時針方向旋轉90°即可從垂直方位轉到水平方位。左側的圖形符號為垂直布置，右側的圖形符號為水平布置。
