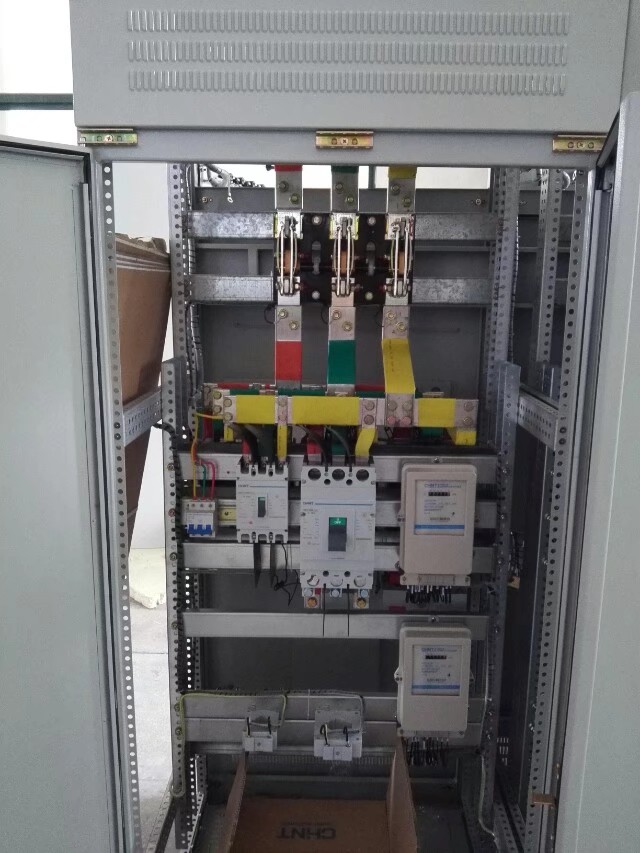

配電柜 出線柜基本都一樣，只是出線回路有多有少。一般刀開關上端至母排ABC三相加起來1.5米，刀開關下端1.2米，加上出線開關匯流橫排2米（1米寬的2.5米，1.2米寬的3米算），如果雙刀的話刀開關上下端雙倍，橫排不變。配電柜出線柜空開上端分支排0.9米一個算，大小根據空開型號選擇。

出線柜單刀1.5+1.2+2=4.7米
空開上端分支排0.9米*回路數
出線柜單刀3+2.4+2=7.4米

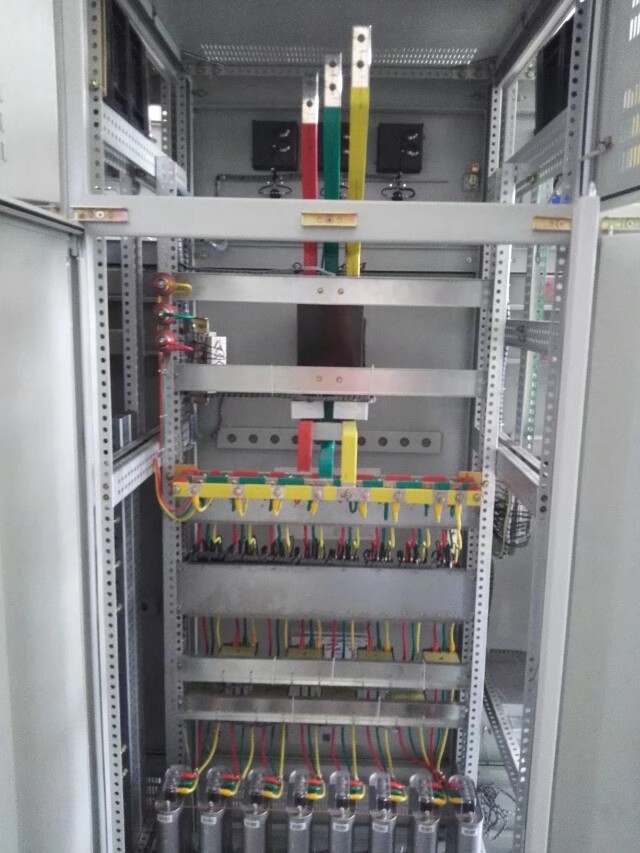

配電柜出線柜,零排N則需要從柜底伸到柜頂出去，加上中間需要折彎固定，一般在2.5m左右。斷路器下端需要回流至母排，回流排ABC三相每根在1.5m左右（有刀開關的2.2m），加上斷路器下端搭接排平均1m左右，柜側進線的話斷路器上端0.8m就夠了，零排2m就夠。下進線的話上端ABC三相各0.8m，下端各0.7m，零排母排上接線。如果雙排的話直接雙倍。
